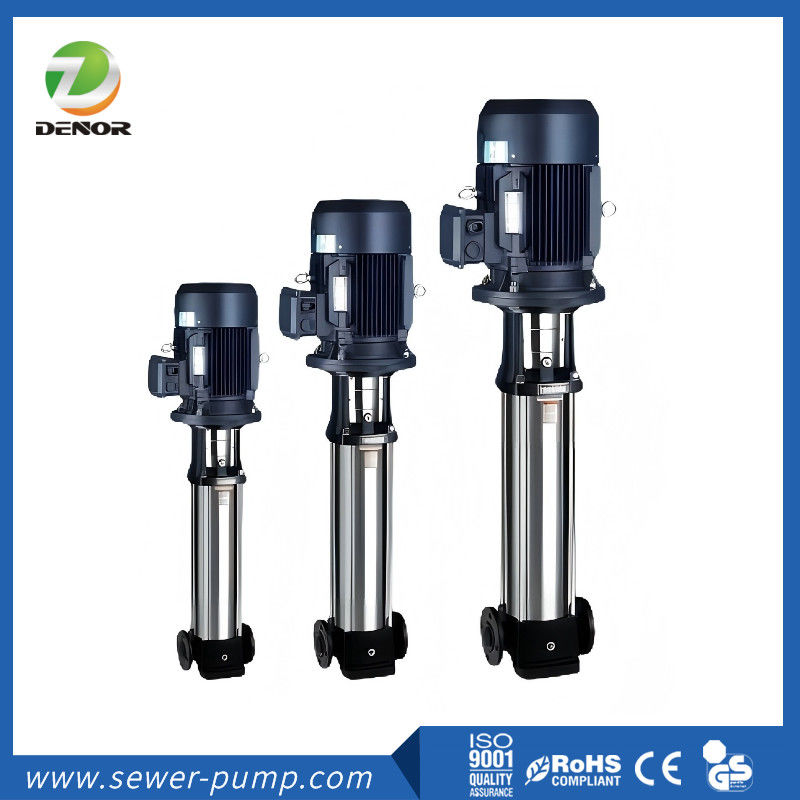

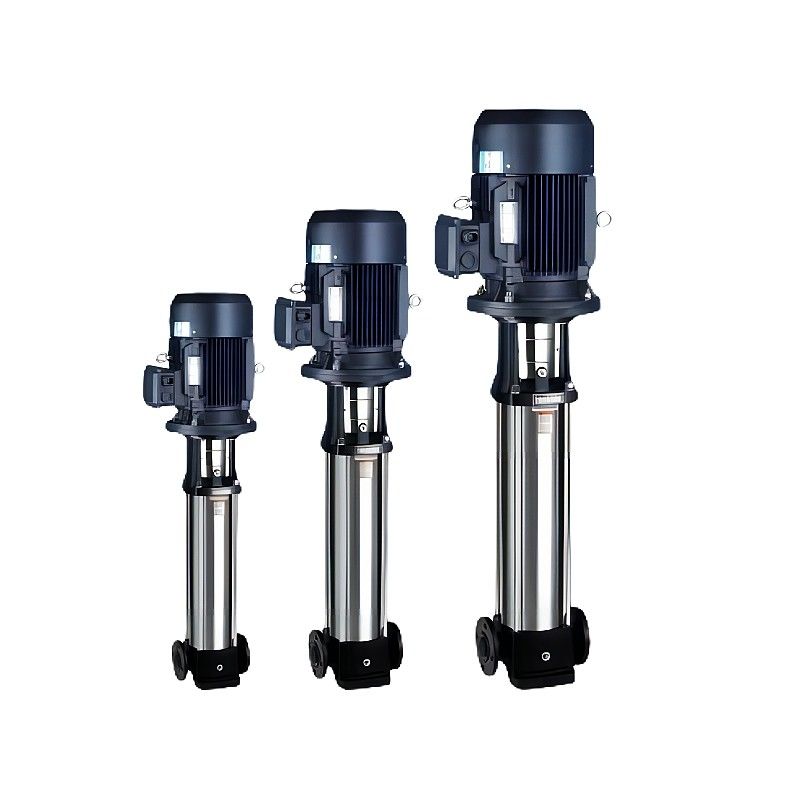

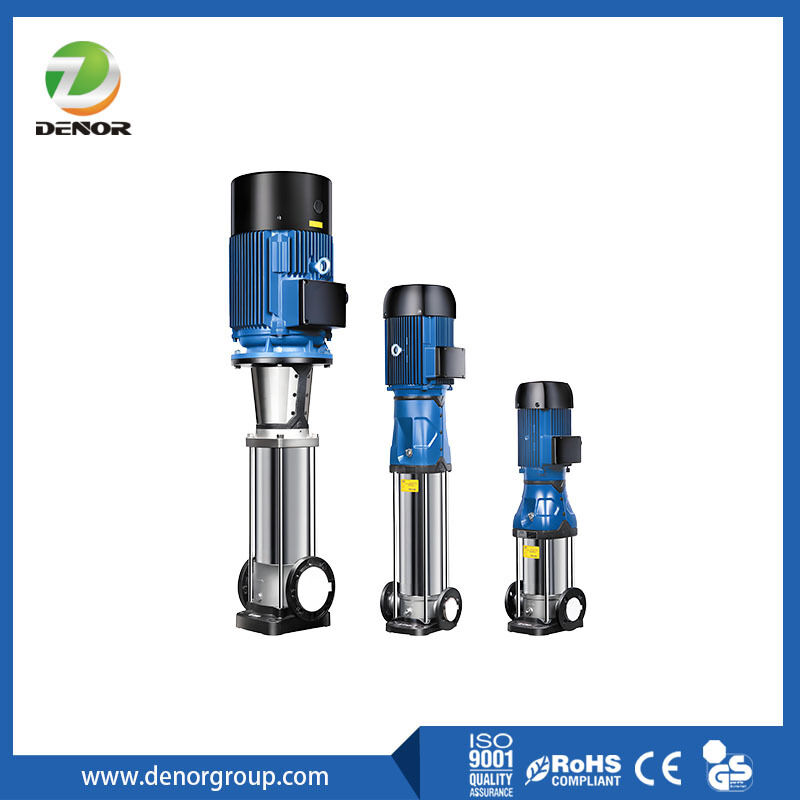

Bomba vertical multietapa CDL/CDLF

La bomba centrífuga vertical multietapa Denor CDL/CDLF logra una alta altura de elevación al conectar impulsores multietapa en serie, lo cual es adecuado para escenarios con altos requerimientos de presión de líquido. Los campos comunes incluyen el suministro de agua secundario para edificios residenciales y de oficinas de gran altura, resolviendo el problema de la presión de agua insuficiente en los pisos y asegurando una presión de agua estable.

Las bombas verticales multietapa CDL/CDLF están diseñadas para una variedad de aplicaciones, desde el bombeo de agua potable hasta el bombeo de líquidos industriales. Se aplican a líquidos a diferente temperatura, diferente caudal nominal y diferente rango de presión.
CDL es adecuado para líquidos no corrosivos.
CDLF es adecuado para líquidos ligeramente corrosivos.

Las bombas Denor CDL/CDLF adoptan un nuevo tipo de tecnología de sellado para desmontar fácilmente el sello mecánico de la carcasa de acero inoxidable. Además, esta máquina es impulsada por un motor eléctrico estándar. El eje de salida del motor se conecta directamente con el eje de la bomba a través de un acoplamiento. El cilindro resistente a la presión y los componentes del paso de flujo se fijan entre la cabeza de la bomba y la sección de entrada y salida con pernos de sujeción. La entrada y la salida están ubicadas en la parte inferior de la bomba en el mismo plano. Este tipo de bomba puede equiparse con un protector inteligente para evitar eficazmente el funcionamiento en seco, la falta de fase y la sobrecarga.

En resumen, la bomba centrífuga vertical multietapa Denor CDL/CDLF proporciona una solución potente y eficiente para el transporte y la circulación de agua. Su alto rendimiento de voltaje, diseño compacto y rendimiento confiable la convierten en la opción preferida para aplicaciones industriales, comerciales y residenciales. Es una opción ideal para el suministro de agua en edificios de gran altura, procesos industriales de alta presión y sistemas de energía.

Significado del modelo:

Tomemos 50 CDLF 18-15x6 como ejemplo:
50 --- Diámetro de entrada y salida (mm)
CDL --- Bomba de tubería vertical multietapa
F --- Las piezas del paso de flujo son de acero inoxidable
18 --- Caudal (m³/h)
15 --- Altura de elevación (m)
6 --- Número de etapas

Aplicación:

1. Suministro de agua: Filtración y transporte de plantas de agua, distribución de agua de distrito de plantas de agua, presurización de tuberías principales, presurización de edificios de gran altura. 2. Presurización industrial: Sistema de agua de proceso, sistema de limpieza, sistema de lavado a alta presión, sistema contra incendios.
3. Transporte de líquidos industriales: Sistemas de refrigeración y aire acondicionado, agua de alimentación de calderas y sistemas de condensación, máquinas herramienta, transporte de medios ácidos y alcalinos.
4. Tratamiento de agua: Sistemas de ultrafiltración, sistemas de ósmosis inversa, sistemas de destilación, separadores y sistemas de tratamiento de agua para piscinas.
5. Riego: Riego de tierras de cultivo, riego por aspersión, riego por goteo.
6. Lucha contra incendios.

Características:



1. Adopta un excelente modelo hidráulico y tecnología de fabricación avanzada, lo que mejora en gran medida el rendimiento y la vida útil de la bomba.

2. Esta máquina utiliza sellos mecánicos hechos de carburo cementado y caucho de flúor para el sello del eje, lo que puede mejorar la fiabilidad del funcionamiento de la bomba y la temperatura del medio de transporte.
3. La parte de desbordamiento de la máquina está hecha de estampado y soldadura de placa de acero inoxidable, lo que hace que la bomba sea adecuada para medios ligeramente corrosivos.
4. Con estructura compacta, tamaño pequeño, peso ligero, bajo nivel de ruido, efecto significativo de ahorro de energía y mantenimiento conveniente.
5. La entrada y la salida de agua de la bomba centrífuga CDL/CDLF están ubicadas en la misma línea horizontal del asiento de la bomba, lo que se puede utilizar directamente en la tubería.
6. Esta máquina utiliza un motor estándar, y los usuarios pueden equipar fácilmente el motor según sus necesidades.
7. Se pueden equipar protectores inteligentes según las necesidades del usuario para proteger eficazmente la bomba del funcionamiento en seco, la falta de fase y la sobrecarga.
Datos de parámetros:



Modelo

Potencia	Caudal	1	1.2	1.6	2	2.4	2.8	3.2	3.5	(KW)
	(m3/h)	CDL2.2
0.37	H(m)	232	15	16	CDL2.5	12	12	CDL2.4	8	CDL2.3
0.37	H(m)	232	26	24	CDL2.7	20	CDL2.6	15	12	CDL2.4
0.55	H(m)	232	30	28	30	24	24	CDL2.7	CDL2.6	CDL2.5
0.55	H(m)	232	37	40	36	CDL2.11	30	24	CDL2.7	CDL2.6
0.75	H(m)	232	52	CDL2.15	45	37	36	30	24	CDL2.7
0.75	H(m)	232	61	54	52	CDL2.15	41	35	28	CDL2.9
1.1	H(m)	232	78	65	60	61	54	44	37	CDL2.11
1.1	H(m)	232	89	89	78	73	60	54	44	CDL2.13
1.5	H(m)	232	114	106	98	89	78	65	52	CDL2.15
1.5	H(m)	232	130	110	112	100	90	CDL2.26	60	CDL2.18
2.2	H(m)	232	157	148	130	121	108	91	76	CDL2.22
2.2	H(m)	232	192	180	165	148	130	110		CDL2.26
2.2	H(m)	232	228	214	198	179	158	130	110
