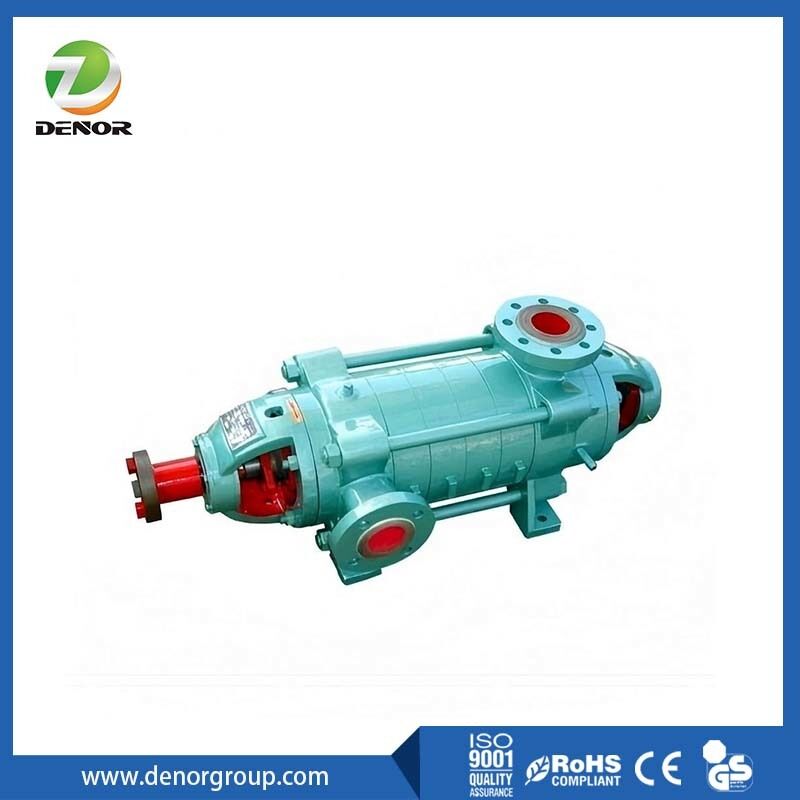

Bomba centrífuga multietapa horizontal MD
La bomba centrífuga multietapa horizontal de la serie MD es una bomba centrífuga multietapa horizontal de succión simple. Adopta el modelo hidráulico de productos de alta eficiencia y ahorro de energía recomendados por el país y se encuentra en una posición líder en la industria. Tiene las ventajas de alta eficiencia, amplio rango de rendimiento, funcionamiento seguro y estable, bajo ruido, larga vida útil: instalación y mantenimiento convenientes.
Significado del modelo y condiciones aplicables de la bomba centrífuga multietapa resistente al desgaste para minería tipo MD:
Por ejemplo: MD155-67x9
MD—es una bomba centrífuga multietapa para minería
155—El caudal del punto de diseño de la bomba es de 155 m3/h
67—es el punto de diseño de una sola etapa de la bomba con una altura de 67 m
9—El número de etapas de la bomba es 9
Serie D es aplicable para obras de suministro y drenaje de agua en minas, plantas y ciudades. La temperatura de los líquidos no debe superar los 80℃.
Serie MD la bomba centrífuga multietapa horizontal se puede aplicar para transportar el medio con un contenido de partículas inferior al 1,5% y un tamaño de partícula no superior a 0,5 mm. Especialmente ofrecida para agua de mina neutra y otras aguas residuales similares. La temperatura del líquido debe estar entre -20℃ y 80℃.
Serie DF se puede utilizar para transportar líquidos corrosivos que no contengan partículas sólidas. Rango de temperatura del líquido: -20℃-105℃
Serie DG es aplicable para el suministro de agua en calderas de baja/media/sub-alta presión, así como para el suministro y drenaje de agua a alta presión en plantas o ciudades. Rango de temperatura del líquido: -20℃-150℃
Aplicación:
La bomba de agua centrífuga de la serie MD se utiliza para transportar agua mineral neutra (tamaño de partícula inferior a 0,5 mm) y otras aguas residuales similares con un contenido de partículas sólidas no superior al 1,5%, y la temperatura del medio transportado no es superior a 80 ℃, adecuada para plantas siderúrgicas, drenaje de minas, transporte de aguas residuales y otras ocasiones.
1. En condiciones de agua limpia (con partículas sólidas inferiores a 0,1%), no hay reparaciones importantes después de 5000 horas de funcionamiento, y la caída de eficiencia no supera el 6%;
2. En condiciones de aguas residuales que contienen partículas sólidas entre 0,1% y 1%, funcionamiento durante 3000 horas sin reparaciones importantes, la caída de eficiencia no supera el 5%;
3. En condiciones de aguas residuales que contienen partículas sólidas entre 1 y 1,5%, funcionamiento durante 2000 horas sin reparaciones importantes, la caída de eficiencia no supera el 6%.
Estructura:
1. La parte del estator se compone principalmente de la sección delantera, la sección media, la paleta guía, la sección trasera, el bastidor del cojinete, la cubierta de la cámara de equilibrio y otras partes que están integradas con varillas y tuercas. Ambos lados de la sección delantera y la sección trasera se fijan a la base de la bomba con pernos y tuercas.
2. Los componentes del rotor se componen principalmente del impulsor, el manguito de tope del impulsor, el manguito de tope de equilibrio, el disco de equilibrio y las partes del manguito del eje que se aprietan con tuercas redondas pequeñas y se fijan al eje con chavetas planas para evitar la rotación. Todo el rotor está soportado por cojinetes en ambos extremos. El rotor está conectado directamente con el motor eléctrico con un acoplamiento de pasador elástico.
3. Para compensar la expansión, se instala un cojín dentado entre la última etapa y el bloque de equilibrio. Esta parte debe reemplazarse cuando se revisa la bomba.
4. La bomba centrífuga multietapa resistente al desgaste para minería utiliza un dispositivo de equilibrio hidráulico de disco de equilibrio que puede equilibrar completa y automáticamente la fuerza axial. El dispositivo se compone de cuatro partes: una placa de equilibrio, un disco de equilibrio, un manguito de equilibrio y un manguito de tope de equilibrio.
Datos de parámetros:
| Caudal |
3.7-1350m3/h |
| Altura |
49-1800m |
| Eficiencia |
32%-84% |
| Peso |
78-3750kg |
| Potencia del motor |
3-1120kw |
| Margen de cavitación |
2.0-7.0m |
